Penetrantprovning (PT) – oförstörande provning av ytsprickor och defekter

Penetrantprovning, ofta förkortat PT från engelskans penetrant testing, är en etablerad metod inom oförstörande provning (OFP/NDT). Metoden används för att upptäcka ytliga diskontinuiteter, till exempel sprickor, porer, veck, bristande sammansmältning och andra defekter som är öppna mot ytan. Penetrantprovning används främst på metalliska material, men metoden kan även användas på andra icke-porösa material som är kemiskt kompatibla med provningsmedlet.

För dig som arbetar med tillverkning, svetsning, underhåll, tryckbärande anordningar, tankar, konstruktioner eller komponenter är penetrantprovning ett kostnadseffektivt sätt att verifiera kvalitet och säkerhet – utan att förstöra objektet som provas.

Få en offert som är skräddarsydd efter dina behov

+46 (0)104 79 30 00 Kontakta oss Få en offert

Vad är penetrantprovning?

Penetrantprovning är en oförstörande provmetod som används för att påvisa diskontinuiteter, såsom sprickor och porer, i ytan på icke-porösa material.

Penetrantprovning är alltså en visuell ytprovningsmetod där en penetrerande vätska appliceras på provobjektets yta. Vätskan tränger in i öppna ytfel genom kapillärverkan. Efter en bestämd verkningstid avlägsnas överskottet från ytan och en framkallare appliceras. Framkallaren fungerar som ett absorberande lager som drar ut penetranten ur eventuella sprickor eller porer, vilket skapar tydliga indikationer som lätt kan upptäckas tack vare färgkontrasten eller spridningen av penetrantvätskan.

Metoden kan utföras med färgkontrastpenetrant eller fluorescerande penetrant, beroende på krav på känslighet, objektets förutsättningar och aktuella standarder. För fluorescerande system används UV-A-ljus och kontrollerade observationsförhållanden. ISO 3059 beskriver krav för observationsförhållanden vid penetrantprovning och magnetpulverprovning, inklusive belysning och UV-A-bestrålning.

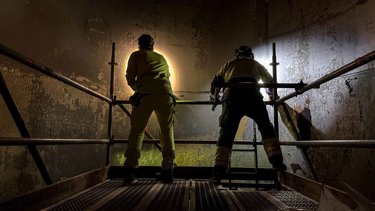

Med hjälp av UV-ljus upptäcker man den penetrerande vätska som trängt in i sprickor, bilden förmedlar två provare som arbetar med penetrantprovning. — Med hjälp av UV-ljus letar två provare från Kiwa om den penetrerande vätskan har trängt in i sprickor eller andra ytskador.

När används penetrantprovning?

Penetrantprovning används när man behöver hitta ytöppna defekter i material utan att påverka objektets funktion eller hållfasthet. Metoden är särskilt användbar vid kontroll av svetsar, gjutgods, smidesdetaljer, bearbetade komponenter och större konstruktioner.

Användningsområden är kontroll av svetsfogar, inspektion av rostfritt stål och icke-järnmetaller, provning av gjutna eller smidda komponenter, kontroll av tankar, behållare och rörsystem samt inspektion av icke-porösa material där metoden är lämplig.

Vanliga tillämpningar inkluderar:

Svetsfogar: Kontroll av smidesdetaljer och svetsfogar.
Olika material: Inspektion av icke-metalliska material som plast, glas och keramik.
Större objekt: Provning av stora tankar, byggnadskonstruktioner och turbinhjul.
Insidan av objekt: Indikering av genomgående sprickor i behållare och tankar.

Hos Kiwa utförs oförstörande provning av erfaren personal och med metoder som kan anpassas efter material, geometri, kravbild och kontrollomfattning. Kiwa Sweden AB har ackreditering hos Swedac för flera OFP-metoder, inklusive penetrantprovning enligt bland annat SS-EN ISO 3452-1 inom angiven omfattning.

Penetrantprovning fungerar på material som inte är magnetiska

Till skillnad från magnetpulverprovning (MT) kräver penetrantprovning inte att materialet är magnetiskt. Det gör metoden användbar för exempelvis rostfritt stål, aluminium, kopparlegeringar och andra icke-ferromagnetiska material.

Ackrediterad och oberoende partner

Kiwa i Sverige är ackrediterade av Swedac inom angiven omfattning, och ackreditering innebär att kompetens, rutiner och metoder granskas regelbundet.

Bred OFP-kompetens

Kiwa erbjuder flera metoder inom oförstörande provning, vilket gör det möjligt att välja rätt metod eller kombination av metoder utifrån material, defekttyp och kravbild

Kiwa finns i hela landet

Kiwa har verksamhet på flera orter i Sverige, vilket underlättar planering, snabbare insatser och lokal kontakt för projekt, revisioner och återkommande kontroller.

Tydlig dokumentation

Du får provningsresultat som kan användas i kvalitetsarbete, leveransdokumentation, underhållsplanering och beslutsunderlag.

Rådgivning före provning

Kiwa kan hjälpa till att avgöra när penetrantprovning är rätt metod – och när exempelvis magnetpulverprovning, ultraljudsprovning, radiografisk provning eller visuell kontroll kan vara mer lämpligt.

Genomgång av kravbild

Vi går igenom vilken typ av provning som ska utföras samt vilka krav som gäller enligt aktuellt regelverk.

Förberedelse och rengöring

Ytan rengörs noggrant så att smuts, fett, färg, oxider eller andra beläggningar inte hindrar penetranten från att tränga in i eventuella defekter.

Applicering av penetrant

En färgad eller fluorescerande penetrant appliceras på ytan och får verka under en angiven tid.

Avlägsnande av överskott

Överflödig penetrant tas bort från ytan utan att penetrant som trängt in i defekter avlägsnas.

Framkallning

En framkallare appliceras. Den drar ut penetranten ur sprickor och porer så att indikationer blir synliga.

Avsyning och bedömning

Indikationerna granskas under rätt ljusförhållanden och bedöms enligt tillämpliga krav, standarder eller acceptansnivåer.

Rapportering

Resultatet dokumenteras i en provningsrapport som kan användas som underlag för kvalitetssäkring, leveranskontroll, underhållsbeslut eller vidare åtgärder.

Hög känslighet

Penetrantprovning kan upptäcka mycket små ytliga defekter som inte är synliga för blotta ögat, exempelvis fina ytsprickor och porer.

Brett användningsområde

Metoden fungerar på många icke-porösa material och kan användas på detaljer med varierande storlek, form och komplexitet.

Tydliga visuella indikationer

Resultatet blir visuellt lätt att tolka när metoden utförs korrekt och under rätt observationsförhållanden.

Kostnadseffektiv kontroll

PT är ofta en effektiv metod när många detaljer eller större ytor ska kontrolleras, särskilt i tillverkning, underhåll och återkommande inspektion.

Lämplig för både små och stora objekt

Metoden kan användas på allt från mindre komponenter till större tankar, konstruktioner och industridetaljer, förutsatt att ytan är åtkomlig och lämplig för provning.

SS-EN ISO 3452-1:2021 – Oförstörande provning – Penetrantprovning – Del 1: Allmänna principer

Detta är den centrala standarden för penetrantprovning och beskriver metoden för att upptäcka diskontinuiteter som är öppna mot ytan.

SIS: OFP - Penetrantprovning - Del 1: Allmänna principer

SS-EN ISO 23277:2015 – Oförstörande provning av svetsar – Penetrantprovning av svetsar – Acceptansnivåer

Används vid bedömning av indikationer från ytbrytande defekter i metalliska svetsar.

SIS: OFP av svetsar - Penetrantprovning av svetsar - Acceptansnivåer

SS-EN ISO 3059:2012 – Oförstörande provning - Penetrantprovning och magnetpulverprovning - Betraktningsförhållanden

Beskriver kontroll av visuella förhållanden, bland annat krav på belysning och UV-A vid provning där ögat är den primära detektionsmetoden.

SIS: OFP - Penetrantprovning och magnetpulverprovning - Betraktningsförhållanden

SS-EN ISO 9712:2021 – Oförstörande provning – Kvalificering och examinering av OFP-personal

Gällande svensk standard för kvalificering och examinering av OFP-personal som utför industriell oförstörande provning (OFP).

SIS: OFP - Kvalificering och examinering av OFP-personal

Begär offert på oförstörande provning

Kontakta Kiwa för en offert anpassad efter provtyp, regelverk och aktuell tillämpning.

Få en offert

Vad är penetrantprovning?

Penetrantprovning är en oförstörande provningsmetod som används för att upptäcka ytliga sprickor, porer och andra defekter i icke-porösa material. Metoden bygger på att en färgad eller fluorescerande vätska tränger in i ytfel och synliggörs med hjälp av en framkallare.

Vilka material kan penetrantprovas?

Metoden kan användas på många icke-porösa material, exempelvis stål, rostfritt stål, aluminium, kopparlegeringar, keramik, glas och vissa plaster. Materialet måste vara lämpligt för aktuellt provningsmedel och ytan får inte vara för porös eller grov.

Vad är skillnaden mellan penetrantprovning och magnetpulverprovning?

Magnetpulverprovning används på ferromagnetiska material, medan penetrantprovning även kan användas på icke-magnetiska material som rostfritt stål, aluminium och andra icke-järnmetaller. PT är därför ett bra alternativ när MT inte är tekniskt möjligt.

Kan penetrantprovning upptäcka invändiga defekter?

Nej, penetrantprovning upptäcker framför allt defekter som är öppna mot ytan. För invändiga defekter kan andra OFP-metoder, exempelvis ultraljudsprovning eller radiografisk provning, vara mer lämpliga.

Behöver penetrantprovning utföras enligt standard?

I många branscher och projekt krävs provning enligt relevanta standarder, till exempel SS-EN ISO 3452-1 för allmänna principer och SS-EN ISO 23277 för acceptansnivåer vid penetrantprovning av svetsar. Vilken standard som gäller beror på produkt, bransch, avtal och kravspecifikation.

Vill du kontrollera svetsar, komponenter eller konstruktioner med penetrantprovning enligt relevanta standarder? Hör av dig till oss på Kiwa så hjälper vi dig att bedöma behov, metodval, omfattning och tidsplan.

Kontakta Kiwa om provning
